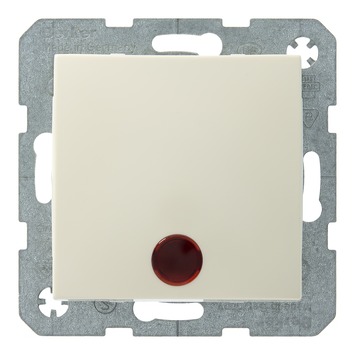

Berker S.1 controleschakelaar crème

Deze Berker S.1 controleschakelaar crème is voorzien van een indicatielampje dat weergeeft wanneer de stroom via de schakelaar is in- of uitgeschakeld. Dit is praktisch in het geval je de lichtbron zelf niet kunt zien; op zolder, kelder of buitenlamp. De Berker S1-serie is uitwisselbaar met de Berker B.1-B.3-B.7-serie.

1. Lampje in schakelaar brandt altijd

Glimlampje wordt geplaatst aan de L zijde van de schakelaar. De bruine draad L wordt aangesloten op contact L van de schakelaar. De zwarte draad wordt aangesloten op één van de schakelaansluitingen. Een extra blauwe draad wordt direct aangesloten op het glimlampje d.m.v. een schroefaansluiting.

2. Lampje in schakelaar brandt bij "uit": indicatieschakelaar

Glimlampje wordt geplaatst aan de schakelzijde van de schakelaar. De bruine draad L wordt aangesloten op contact L van de schakelaar. De zwarte draad wordt aangesloten op één van de schakelaansluitingen.

3. Lampje in schakelaar brandt bij "aan": controleschakelaar

Glimlampje wordt geplaatst aan de schakelzijde van de schakelaar. De bruine draad L wordt aangesloten op contact L van de schakelaar. De zwarte draad wordt aangesloten op één van de schakelaansluitingen. Een extra blauwe draad wordt direct aangesloten op het glimlampje d.m.v. een schroefaansluiting.
