Hoe maak ik een houtverbinding met de open pen- en gatverbinding?

De open pen- en gatverbinding vormt een mooie en sterke haakse verbinding. Hij wordt veel gebruikt bij het maken van een raamwerk. Lees hoe je deze houtverbinding maakt in de KARWEI klusinstructie.

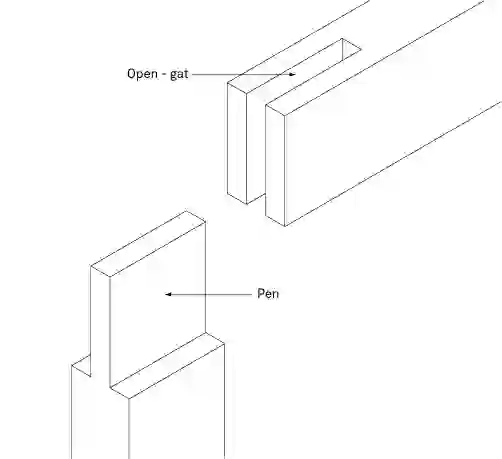

Bekijk voor je begint de overzichtstekening

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 1

Voordat je deze houtverbinding kunt maken, zaag je zonodig eerst de kopse kanten van de latten haaks af. Gebruik een winkelhaak voor het aftekenen van de zaaglijnen.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 2

Meet de breedte (b) en de dikte van de latten (d) op.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 3

Teken aan de uiteinden van de latten de breedte (b) van de te verbinden latten af (rondom).

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 4

Verdeel het afgetekende stuk (d) in 3 gelijke delen. Trek deze lijnen op de kopse kant van de lat door.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 5

Zaag de kopse kant van de eerste lat in. Doe dit langs de afgetekende lijnen (aan de binnenkant van de lijnen). Tik het middelste blokje hout weg met behulp van een scherpe beitel. Maak de opening vlak door het hout voorzichtig weg te steken.

Tip!

Probeer niet om het hout in één keer weg te steken, de kans is groot dat de lat dan scheurt. Zeker als je vaker beitels gebruikt, loont het de moeite om een kleine slijpmachine aan te schaffen. Daarmee maak je je beitels vlijmscherp.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 6

Zaag ook de kopse kant van de tweede lat langs de afgetekende lijnen in, nu aan de buitenkant van de lijnen. Zaag de twee buitenste blokjes los. Maak de zo ontstane pen vlak, met behulp van een beitel of houtvijl.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 7

Voorzie pen en gat van houtlijm en schuif beide delen in elkaar. Klem beide delen met een lijmklem tegen elkaar. Controleer nauwkeurig met de winkelhaak of de houtverbinding haaks is.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 8

Als de houtverbinding zwaar belast wordt (bijvoorbeeld bij een raam waar een zware ruit in komt), kun je hem desgewenst verstevigen met schroeven. Boor de schroefgaten voor (4 mm houtboor) en ruim de gaten met een verzinkboor, zodat de schroeven netjes in het hout vallen.

Tip!

Door de schroeven niet in één lijn te plaatsen, voorkom je dat het hout splijt.

Hoe maak ik een houtverbinding met de open pen- en gatverbinding?
stap 9

Werk de houtverbinding verder af met behulp van de schaaf of (band)schuurmachine.

Benodigdheden

Materialen (3)
  • 2 Latten van gelijke breedte en dikte
  • Houtlijm
  • Schroeven (flenskop, 0.5 cm korter dan de dikte van de latten)
Gereedschappen (11)
