Hoe sluit ik de fietsverlichting aan op mijn fiets?

Geen of slechte fietsverlichting is vaak de oorzaak van veel ongelukken. Breng zelf goede fietsverlichting aan met de klusinstructie van KARWEI.

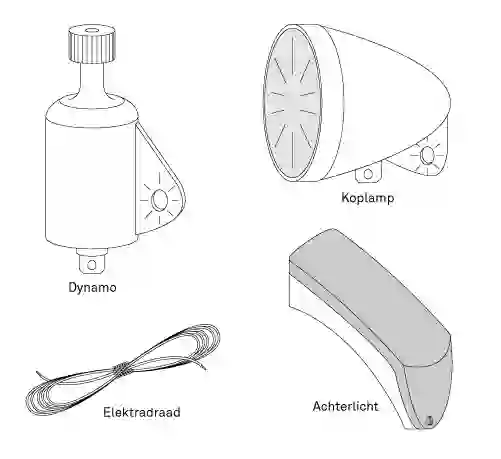

Bekijk voor je begint de overzichtstekening

Hoe sluit ik de fietsverlichting aan op mijn fiets?
stap 1

Fietsverlichting begint met een goede koplamp. Monteer de koplamp aan de koplampbeugel die standaard op iedere fiets zit.

Tip!

Een koplamp met een halogeenlampje heeft een twee maal zo hoge lichtopbrengst.

Hoe sluit ik de fietsverlichting aan op mijn fiets?
stap 2

Monteer de dynamo aan de dynamobeugel. Draai de moeren nog niet helemaal vast, zodat je de stand van de dynamo ten opzichte van het voorwiel later nog kan bijstellen.

Hoe sluit ik de fietsverlichting aan op mijn fiets?
stap 3

Monteer de dynamobeugel aan de linkerpoot van de voorvork. Stel de hoogte van de beugel én de hoek van de dynamo zo in dat het topwieltje van de dynamo soepel tegen de voorband loopt. Zet de dynamo vast op deze positie door het schroefje van de dynamobeugel aan te draaien. Voorzie de boutjes van een veerring en draai ze stevig aan.

Hoe sluit ik de fietsverlichting aan op mijn fiets?
stap 4

Schuur de binnenzijde van het achterspatbord blank. Dit is voor een goede geleiding van de stroom. Het frame van de fiets fungeert namelijk als retourleiding. Steek de bout van het achterlicht door het gat van het spatbord. Voorzie hem van een veerring en draai de moer stevig aan.

Tip!

Meestal is achterspatbord al voorzien van een boutgat voor het achterlicht. Zo niet, boor dit dan zelf met een 6mm metaalboor.

Hoe sluit ik de fietsverlichting aan op mijn fiets?
stap 5

Bevestig twee draden met gestripte uiteinden aan de dynamo. Voer een draad naar de koplamp en de tweede naar het achterlicht.

Hoe sluit ik de fietsverlichting aan op mijn fiets?
stap 6

Zet de draden om de 20 cm aan het frame van de fiets vast, met behulp van tie-wraps.

Tip!

Controleer of de draad naar de koplamp wel lang genoeg is en of je het stuur volledig naar beide zijden kunt draaien.
